2.1 瓷 磚 為 何 掉 轉(zhuǎn)磚

2.1.1 水泥收縮性

水泥的冷熱收縮性：水泥是一種收縮性材料，在冷熱溫差下體積變化大，而瓷磚的體積變化小。兩種不同的材料之間，體積變化過大，使得原來的粘接層斷開，從而掉磚。

2.1.2 瓷磚密度提升

瓷磚的密度：瓷磚的密度越大，空隙也越少，與水泥發(fā)生錨固作用的點位也越少。   終造成粘接強度降低，水泥發(fā)生熱脹就會掉磚。

2.2 膠 粉 在 瓷 磚 膠 中 的 作 用

膠粉是一種可分散的有機物，加入瓷磚膠后，可以改善瓷磚膠的柔韌性，使得瓷磚膠具有柔性，從而應對水泥的熱脹，使得瓷磚膠的形變能力變強。從而抵抗水泥熱脹冷縮帶來的掉磚風險，并且膠粉有一定的粘接能力，可以提升瓷磚膠與瓷磚的粘接能力。   終避免掉磚。

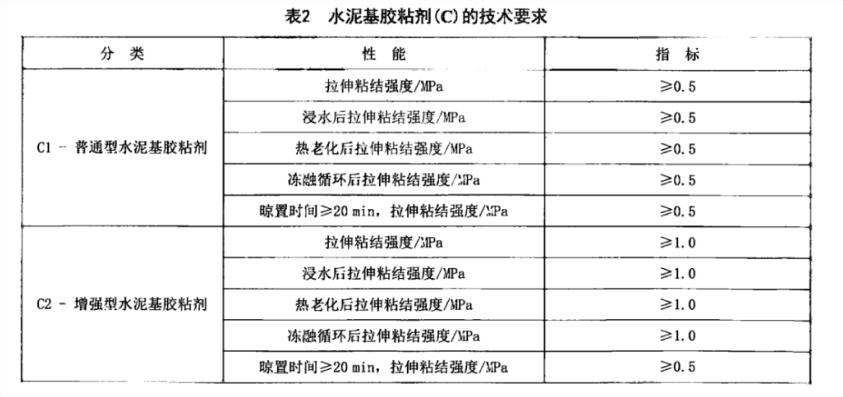

2.3 、I型 瓷 磚 膠與II型 瓷 磚 膠 的 性 能 指 標 。

附件：瓷磚膠執(zhí)行標準 jc/t547-2017

2. .4    I 型 瓷 磚 膠 （CC1 型 瓷 磚 膠 ）

2.4.1   I型瓷磚膠性能

I 型瓷磚膠的膠粉加量很少，沒有柔性，少量的膠粉只是增加少量粘接力。

I 型瓷磚膠的拉伸粘接強度要求≥0.5mpa，市面上大多數(shù)瓷磚膠都能滿足，這個指標也能夠滿足市場需求。但是浸水、熱老化（70℃）、凍融循環(huán)這三個指標，市面上的常規(guī) I 型都達不到，因為達到性能的瓷磚膠成本太高，需要加入大量膠粉，市場無法接受。我們的瓷磚膠可以做到浸水，凍融循環(huán)達標。

2.4.2   I 型瓷磚膠適用范圍

瓷磚適用范圍：400*800 及以下瓷磚

由于 I 型瓷磚膠沒有柔性，遇到大板瓷磚，熱脹系數(shù)很大，容易發(fā)生脫落，所以只適用于 400*800 及以下瓷磚。較大的板建議選用 II 型。

關于是否使用背膠：

由于 I 型瓷磚膠沒有柔性，當遇到高密度低吸水率瓷磚時一定要使用背膠，但是市面上很多磚吸水率不確定，很多客戶想節(jié)約成本，為保險起見，我們?nèi)匀唤ㄗh使用背膠。

2.5   I I 型 瓷 磚 膠 （CC22 瓷磚膠）

2.5.1  II 型瓷磚膠性能

II 型瓷磚膠中大量加入了膠粉，有了較好的柔性與粘接強度。但是成本遠遠高出 I 型，市面上很多假 II 型，價格和 I 型相差不大，這種都是屬于偽劣產(chǎn)品。

II 型瓷磚膠相較于 I 型瓷磚膠，粘接力度好，柔性好（抗熱脹變形），但是成本高。

2.5.2   II 型瓷磚膠適用范圍

瓷磚尺寸750*1500 及以下瓷磚的粘貼。

關于是否使用背膠：

對于 600*1200 及以下瓷磚，可以不使用背膠，對于大于 600*1200仍然 建議使用背膠
